產品簡介
城市配電網線采用架空絕緣電纜后，雷害造成斷線事故相對增加，該線路過電壓保護器可作為配電網線絕緣電纜有效的過電壓保護裝置，能有效防止雷害斷線和絕緣子損壞等事故，確保線路正產供電。

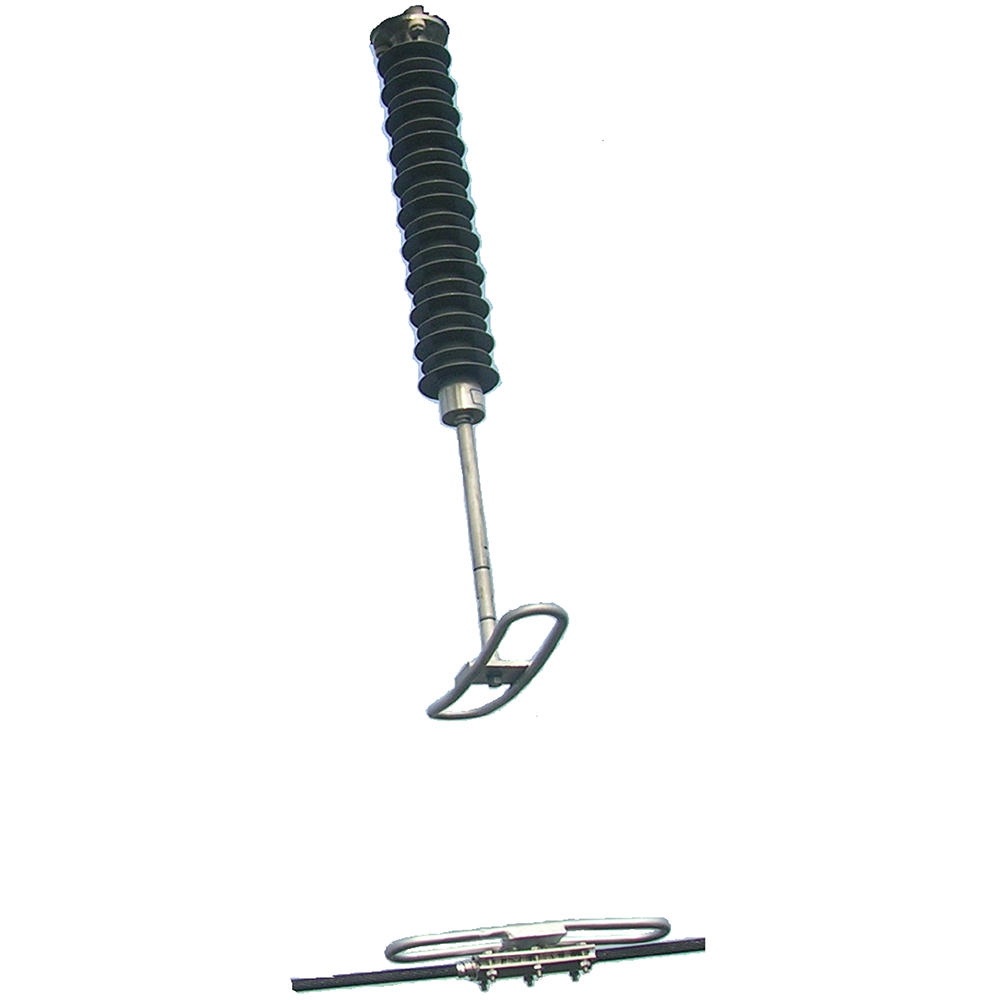

線路過電壓保護器（固定間隙防雷裝置），采用外部間隙（分固定球間隙、圓環間隙、羊角間隙）與非線性電阻片組串聯而成。工頻放電電壓大，保證避雷器在操作過電壓下不動作，金屬氧化物元件優異的非線性，使工頻續流限制的非常小，且為尖頂波，有利于電弧瞬間熄滅。
線路型 避雷器型號 | 系統 電壓 kV | 本體持續 運行電壓 kV | 直流 參考電壓 kV | 8/20μs 雷電殘壓 kV | 2ms方波 通流容量 A | 4/10μs沖擊 通流容量 kA | 結構高度 mm | 間隙距離 mm |
HY5CX-11/27 | 10 | 8 | 16.5 | 27 | 150 | 65 | 207 | 16.5 |
HY5CX-13/40 | 10 | 10.4 | 20 | 40 | 150 | 65 | 207 | 40 |
HY10CX-42/120K | 35 | 34 | 60 | 120 | 400 | 100 | 751 | 120+20 |
HY10CX-42/120 | 35 | 34 | 60 | 120 | 400 | 100 | 915 | 120+20 |
HY10CX-75/218K | 66 | 57 | 108 | 218 | 400 | 100 | 1184 | 390±50 |
HY10CX-75/218 | 66 | 57 | 108 | 218 | 400 | 100 | 1444 | 390±50 |
HY10CX-102/296 | 110 | 79.6 | 148 | 296 | 600 | 100 | 1784 | 460±20 |
HY10CX-102/296K | 110 | 79.6 | 148 | 296 | 600 | 100 | 1784 | 450±50 |
HY10CX-204/592 | 220 | 159 | 296 | 592 | 600 | 100 | 3076 | 960±20 |
HY10CX-204/592K | 220 | 159 | 296 | 592 | 600 | 100 | 3076 | 850±50 |
HY20CX-396/1050K | 500 | 297 | 561 | 1050 | 1200 | 100 | 5875 | 1380±100 |
HY5WX-54/142TL | 35 | 43.2 | 77 | 142 | 400 | 65 | 760 | / |
HY10WX-96/250TL | 66 | 75 | 140 | 250 | 400 | 100 | 1239 | / |
HY10WX-120/334TL | 110 | 93 | 180 | 334 | 400 | 100 | 1383 | / |
HY10WX-57/180JB | 35 | 45 | 90 | 180 | 400 | 100 | 715 | / |
HY10WX-126/350JB | 110 | 100.8 | 188 | 350 | 400 | 100 | 1379 | / |
注：本公司保留更改產品設計與規格的權利，屆時恕不另行通知。
該資料的產品與實物存在的細微差別，最終解釋權屬本公司。
500kV線路避雷器
10kV固定間隙防雷裝置
10kV線路過電壓保護器
